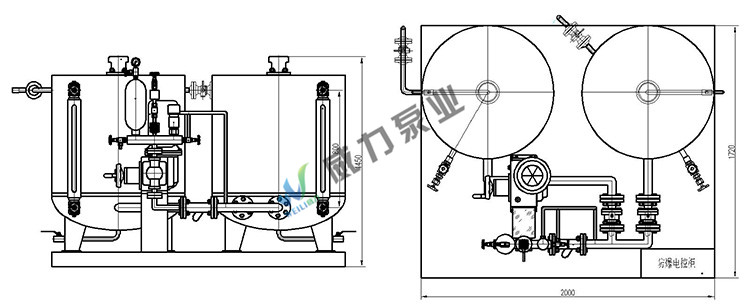

全自动加药装置

1．概述

1.1全自动加药装置。电气控制柜设PLC及触摸屏，具有过载、短路、故障报警、液位连锁及显示功能，可本地和远程操作加药装置。

2．配置：

2.1加药控制柜面设有变频调节电位器旋钮，可以调节加药泵的频率，对加药量进行控制。
2.2控制柜设有DCS操作的接线端子，可远程对柜内的加药泵进行开、停操作，及变频器的频率调节（4-20MA信号），实现远程控制加药泵。
2.3控制柜柜面设触摸屏，可对加药泵、搅拌进行开停操作，显示机泵的运行状态、故障信息等。PLC预留RS485接口，可与上位机进行通信，控制加药泵、搅拌的开停，及状态显示。

3.操作与控制

3.1柜面操作：打开总电源开关及支路开关，变频器为1拖2设计，2台泵只能有1台变频调节，如开1泵时，将柜面转换开关，切换至“1#泵变频”位置，按下启动按钮，调节柜面的电位器旋钮，即可对1#泵进行转速调节。如开2#泵，将柜面的转换开关切换至“2#泵变频”，具体操作同1#泵。
3.2远程操作：打开总电源开关及支路开关，变频器为1拖2设计，2台泵只能有1台变频调节，如开1泵时，将柜面转换开关，切换至“1#泵变频”位置。可以通过端子的DCS信号，进行开停操作。也可以选择RS485通讯进行开停操作。
